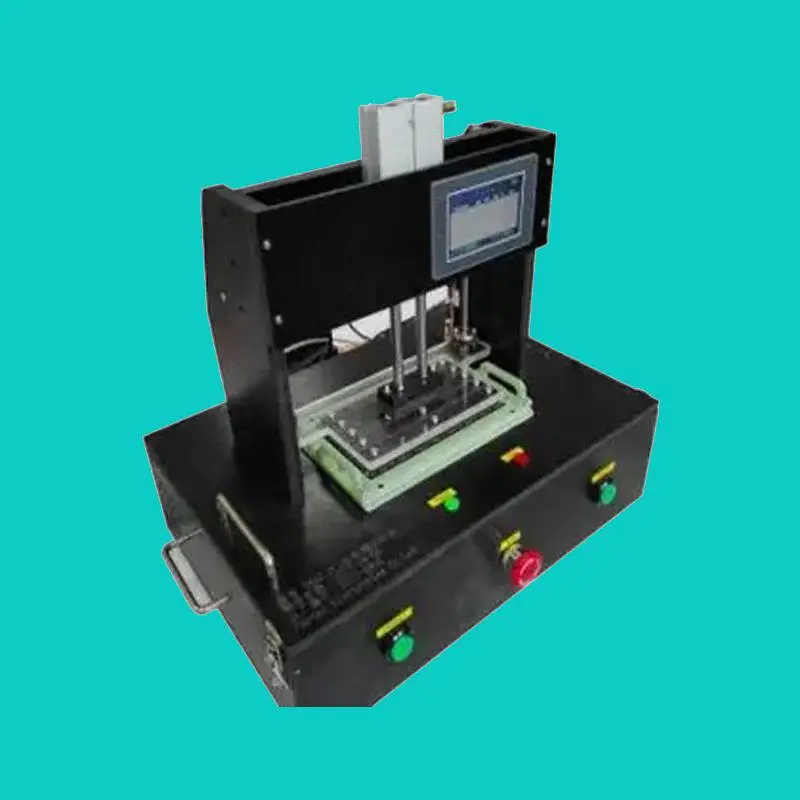

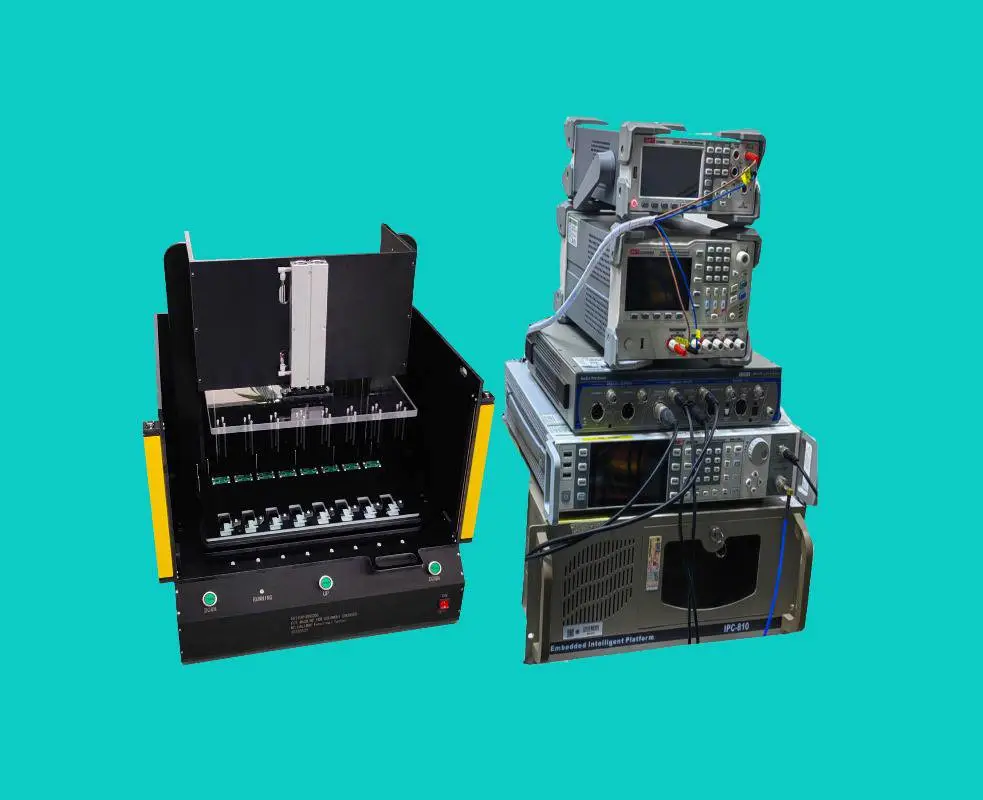

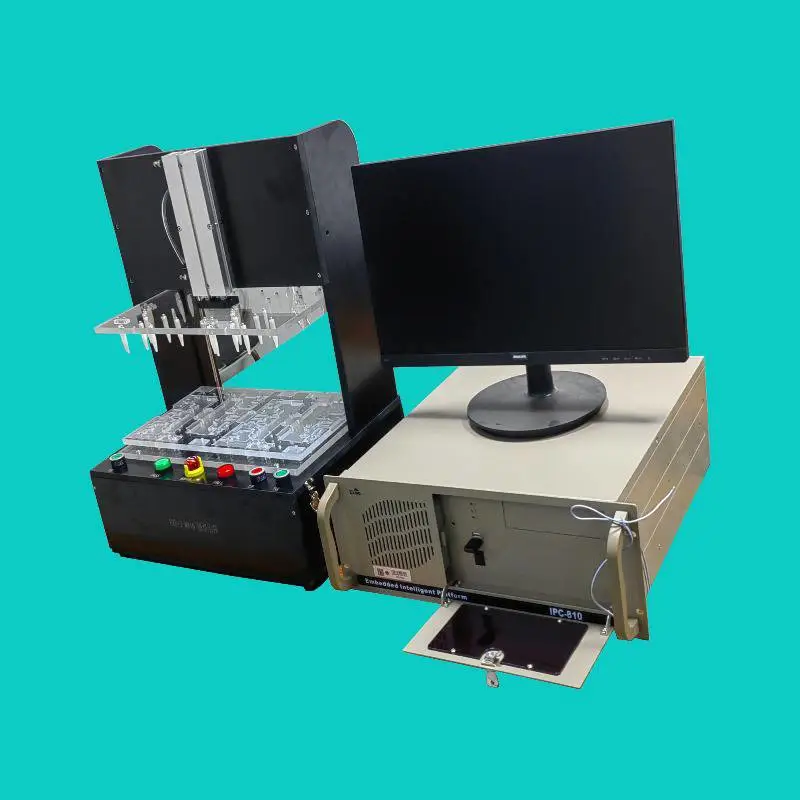

LabVIEW与TestStand协同测试设备，PCBA功能测试设备

TestStand与LabVIEW协同的测试方案核心是‌分工解耦架构‌：TestStand作为测试序列执行引擎，负责流程调度、并行管理、参数配置与结果报告；LabVIEW专注底层仪器控制、数据采集与测量算法实现，二者结合可将产线多工位测试效率提升300%以上，是汽车电子、PCBA量产测试领域的主流工业标准方案。

 核心分工与架构设计

• ‌TestStand职责‌：定义测试序列流程，管理多工位并行线程，统一处理参数传递、步骤结果判定、自动报告生成与产线级部署，完全脱离硬件依赖实现流程复用。
• ‌LabVIEW职责‌：编写无状态的硬件控制VI，完成可编程电源、信号发生器、恒流源等仪器的驱动调用，实现WIFI/蓝牙通信测试、电压校准、功耗测量等具体测量逻辑。
• ‌解耦优势‌：测试流程与硬件代码完全分离，更换仪器或调整测试项时，仅需修改底层LabVIEW VI，无需重写整个测试序列，大幅降低多工位产线的维护成本。

环境搭建与版本兼容

• ‌版本匹配规则‌：必须保证TestStand与LabVIEW的版本、32/64位完全一致，同时配套对应版本的LabVIEW Runtime引擎，否则会出现VI调用失败、ActiveX通信错误等问题‌
• 典版本适配‌：你关注的TestStand 3.5仅支持LabVIEW 7.1.1及更早版本的实时模块，无法兼容LabVIEW 8.0以上版本；新版2024/2025系列需对照NI官方兼容性表完成配对安装‌。
• ‌系统配置要点‌：Win10/11环境下需提前安装.NET Framework 4.6.2以上版本，将测试工程目录加入杀毒软件白名单，避免序列引擎生成的临时文件被拦截。

LabVIEW VI与TestStand集成步骤

1. ‌规范VI接口‌：在LabVIEW中为测试VI统一添加「测试数据簇」和「错误输出簇」作为前后板接口，确保TestStand可自动识别输入输出参数。
2. ‌序列步骤配置‌：在TestStand序列编辑器中拖入Action步骤，选择LabVIEW作为适配器模式，浏览指定对应VI的路径。
3. ‌参数映射绑定‌：通过LabVIEW连接器窗格配置端子映射，在TestStand中重新加载VI原型，将序列变量与VI的输入输出控件一一绑定，完成数值、布尔、簇、数组等数据类型的自动映射。
4. ‌API深度交互‌：在LabVIEW中调用TestStand API，直接读写序列运行时的全局属性，实现自定义UI消息处理、测试数据实时回传等高级功能。

 多工位并行测试落地实践

• ‌工位隔离机制‌：TestStand顶层序列负责初始化与工位分配，为每个工位创建独立的序列执行上下文，实现变量、参数、测试结果的线程隔离，避免多工位数据错乱。
• ‌资源冲突规避‌：通过TestStand的排他锁与信号量机制，管理共用仪器的访问权限，解决多工位同时调用同一台可编程电源、信号发生器导致的资源卡死问题。
• ‌容错与效率优化‌：内置三步重试容错机制，搭配性能监控工具识别测试瓶颈，实测可将2000个ECU模块的全功能测试时间从8小时压缩至2小时15分钟，降低30%人工成本。

测试报告与产线部署

• ‌多格式报告输出‌：TestStand原生支持自动生成HTML、XML、ATML、ASCII等格式的测试报告，可直接将结果同步至本地或网络数据库，满足量产测试的数据追溯要求。
• ‌产线批量部署‌：将调试完成的序列、LabVIEW Runtime、仪器驱动打包成安装包，无需在产线工位安装完整LabVIEW开发环境，即可快速完成全测试机群的部署分发
